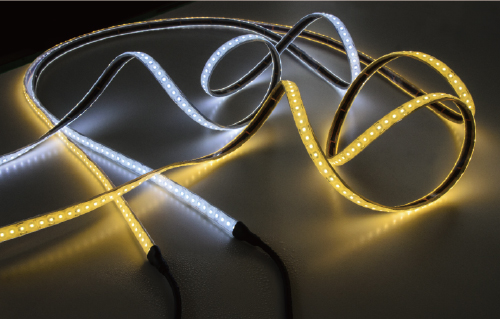

エイテックス社製テープライト防湿形は、ホテル浴室など、一時的高湿状態になる場所にも施工が可能です。ＪＩＳの防湿規格に準拠しており、IP67相当の防水性も兼ね備えています。
屋外での使用が可能な耐塵防浸形/IP67MP相当LEDテープライトです。
テープライト・防湿型モデル
| 品 番 | 色 | 色温度 | 長さ (mm) |
電圧 (V) |
消費電力 (W/m) |
| TL10-090A50K-MP | 昼白色 | 5000K | 80~5060 | DC24 | 15 |
| TL10-090A40K-MP | 白色 | 4000K | 80~5060 | DC24 | 15 |
| TL10-090A35K-MP | 温白色 | 3500K | 80~5060 | DC24 | 15 |
| TL10-090A30K-MP | 電球色 | 3000K | 80~5060 | DC24 | 15 |
| TL10-090A28K-MP | 電球色 | 2800K | 80~5060 | DC24 | 15 |
| TL10-090A25K-MP | 電球色 | 2500K | 80~5060 | DC24 | 15 |
| TL10-090A22K-MP | 電球色 | 2200K | 80~5060 | DC24 | 15 |
■特 長
● 最大５メートル長の器具が製作可能
● 長さは60mm単位で製作可能
● 屋外でも使用可能(IP67相当)
● フレキシブルなので曲線施工が可能
● 施工が簡単（施工補助部材を使用）
■仕 様
|
品名 |
テープライト・防湿形モデル |
||||||
|
光源 |
発光ダイオード（LED） |
||||||
|
LEDピッチ |
10mm |
||||||
|
発光色*1 |
昼白色5000K |
白色 |
温白色3500K |
電球色3000K |
電球色2800K |
電球色2500K |
電球色2200K |
|
10mmピッチ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
器具断面寸法 |
W15 （17.5） × H5 （9.5）mm （ ）内は器具端部の寸法 |
||||||
|
器具長寸法 |
L= 80 〜 5060 mm |
||||||
|
全光束*3 |
2200K ： 500 lm/m |
||||||
|
指向角2θ1/2 |
115° |
||||||
|
筐体材質 |
シリコーンゴム (透明) |
||||||
|
重量 |
115g/m (＋ケーブル150g) |
||||||
|
最大直列連結長さ |
5 m |
||||||
|
電源リード線*2 |
ビニルキャブタイヤケーブル (3m付) |
||||||
|
入力電圧 |
DC24V ※別途電源トランスが必要です |
||||||
|
消費電力 |
15W/m |
||||||
|
使用環境 |
屋内／屋外 |
||||||
|
使用温度 |
5℃ 〜 35℃ |
||||||
|
防水/防湿性 |
耐塵防浸形／ IP67MP（JIS C 0920）相当 |
||||||
|
最小曲半径 |
R30mm（光軸垂直方向） ※光軸水平方向への曲げは不可。 |
||||||
耐塵防浸仕形 IP67相当
IP67等級…耐じん性能を有し、水深1ｍに30分間放置しても浸水しない
*1... その他単色カラーとして、赤・緑・青色が特注対応可能です。 お問い合わせください。
*2...特にご指定のない場合、片端部のみリード線付き仕様となります。両端部リード線付き仕様も制作可能です。
*3...全光束は参考値です。製造ロットによるばらつき等が発生します。
■補助部材（オプション）
|
|
直線チャンネル |
|
|
両面テープ |
■推奨電源 （オプション）
|
品番 |
出力電圧 |
最大出力 |
|
HLG-40H-24 |
DC24 |
40.08 |
|
HLG-60H-24 |
DC24 |
60 |
|
HLG-80H-24 |
DC24 |
81.6 |
|
HLG-100H-24 |
DC24 |
96 |
|
HLG-120H-24 |
DC24 |
120 |
|
HLG-150H-24 |
DC24 |
151.2 |
|
HLG-240H-24 |
DC24 |
240 |
|
HLG-320H-24 |
DC24 |
320.16 |
■専用調光コントローラ/ドライバ（オプション）
|
品名 |
品番 |
備考 |
|
PWM調光ドライバ |
CC15 |
別途 コントローラが必要です |
